芯片底部填充点胶是什么工艺？

拆开一部手机或一台笔记本电脑，主板上那些黑色的芯片下面，其实藏着一层肉眼看不见的胶。这层胶叫底部填充，是芯片封装环节里决定产品寿命的关键工序。点胶行业里说的”高精度点胶“，很大一部分需求就来自这道工艺。

一、底部填充解决什么问题

倒装芯片、BGA这类封装，芯片是靠底部的锡球或凸点直接焊在基板上的。芯片和基板的热膨胀系数差异很大，产品反复开机关机、升温降温，焊点就跟着反复拉扯，时间一长金属疲劳开裂，设备就出现虚焊、死机。高可靠性的产品车规芯片、处理器、功率器件——基本都要求做底部填充。

二、工艺流程五步走

行业通行的底部填充流程分五步。

第一步清洗：用IPA清除芯片周边的助焊剂残留和灰尘，残留物会阻碍胶水流淌和附着。

第二步预热：把基板加热到40到100℃，降低胶水粘度，加快后续流动。

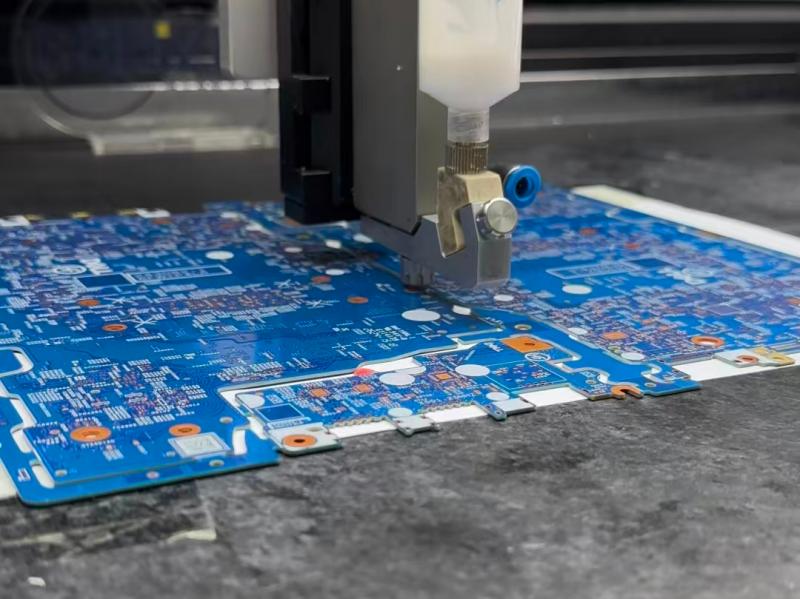

第三步点胶：针头沿芯片的一条边或两条相邻边走L形或U形路径，把胶水挤在芯片侧面。

第四步毛细流动：胶水靠毛细作用自己钻进芯片底部缝隙。

第五步固化：进固化炉，120到150℃保温30到90分钟。

三、三个最容易出问题的参数

第一是点胶路径。不能沿芯片四条边围一圈点胶——胶水从四边同时往里挤，空气被封闭在中间出不来，固化后就是内部空洞。正确做法是单边或两边点胶，让胶水从一侧推着空气往另一侧走。

第二是胶量：以胶水流到对侧并溢出芯片边缘0.5到1mm、溢出量50%到75%为宜；量少了填充不全留空洞，量多了溢胶污染周边焊盘。第三是空洞率：参照IPC-7095标准，单个焊点空洞面积不超过焊点面积25%、全部焊点平均不超过15%，超出就要排查预热温度和路径。

四、对点胶设备的要求

底部填充属于微量精密点胶，对设备的要求集中在三点。

一是定位：针头必须贴着芯片边缘走，起点偏了整条胶路就歪。视觉点胶机在这道工序的价值就是先拍芯片位置、再引导针头贴边走胶路。

二是出胶一致性：点胶阀的胶量精度做到正负0.001克级别，喷射阀能射入百微米级的窄缝，这类阀体靠伺服驱动的平台挂载才走得稳。

三是行程：博立设备行程300到900mm可选，单块PCBA上多颗芯片连续做底填，一次装夹全部完成。

五、修不了是它最大的特点

底部填充一旦固化，芯片基本无法返修——拆除需要局部加热加机械力，极易损坏基板。所以行业惯例是：确认焊接质量合格之后才做底填，底填前把该确认的都确认完。这也是它和普通粘接点胶最大的区别：普通点胶点错了擦掉重来，底填点错了整块板报废。

六、总结

底部填充是提升芯片可靠性的关键工序，核心流程是清洗、预热、单边点胶、毛细流动、固化五个环节；路径严禁四边围胶，胶量以对侧溢出50%到75%为准，空洞率按IPC-7095标准控制；设备端看定位、出胶一致性和行程三项，动手前先免费打样验证。
