黑色和反光产品视觉点胶定位不准？

做视觉点胶的人常遇到两类头疼的产品：黑色塑料外壳拍出来一片死黑，定位特征根本找不到；金属、玻璃表面一打光就过曝发白，图像白花花一片。这两类问题出在同一步——成像，而不是点胶本身。打光方案调整对了，大部分黑色和反光产品的定位难题都能解决。

一、为什么黑色和反光产品难拍

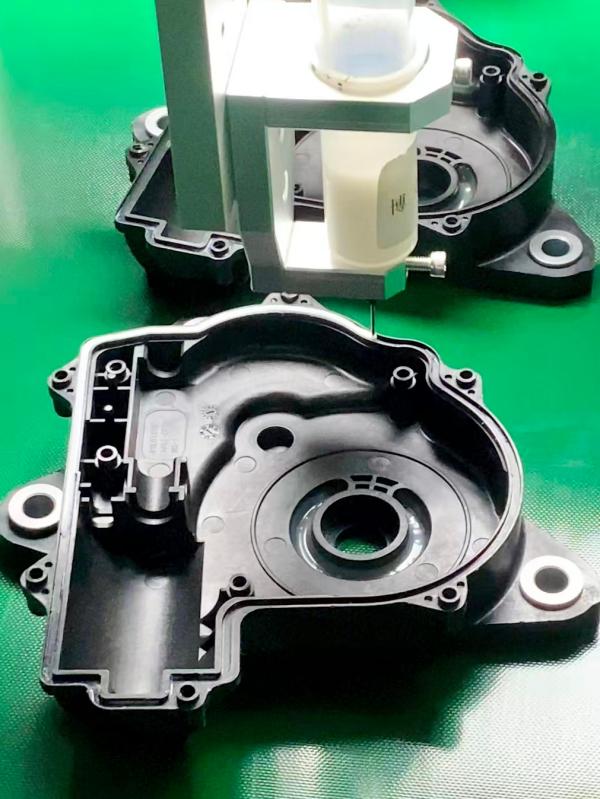

黑色产品的难点在于吸光。黑色表面吸收大部分入射光，相机接收到的反射光很少，图像整体偏暗，特征点和背景的灰度对比度低，算法难以提取轮廓。反光产品正相反，金属、玻璃等镜面或高光泽表面把光集中反射进镜头，局部像素过曝，图像出现亮斑和重影。

二、反光问题的四种打光方法

针对反光，行业里有四种成熟做法。

第一，低角度打光。光源以接近表面的低角度照射，反射光不直接进入摄像头，建议让光线与被测表面保持平行，还能突出表面凹凸细节。

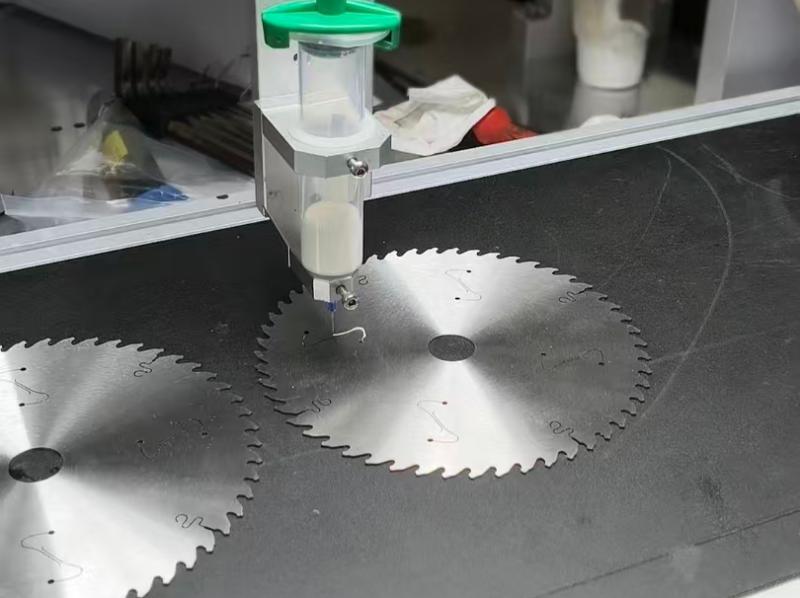

第二，漫反射无影光源。光线经漫射后从多角度均匀照射，补偿物体表面角度变化，图像更均匀。

第三，同轴光照明。光源通过分光镜与相机光轴同轴照射，反射光与镜头处于同一轴线，能有效消除图像重影，特别适合镜面光滑表面。

第四，偏振镜组合。在镜头和光源前分别安装偏振片并调节角度，可以过滤掉光滑表面的反射光。正交偏振片组合能阻挡大部分镜面反射光，显著抑制眩光和过曝。

三、黑色产品的成像增强

黑色产品的思路是补光和扩展动态范围。有两个可借鉴的做法：

一是穹顶光源，光线从半球形内壁多个方向反射后均匀照射被测物表面，特别适合曲面、复杂形状的亮黑件；

二是 HDR 高动态范围成像，在同一场景下快速采集多幅不同曝光时间的图像再融合，既保留亮部细节也呈现暗部层次，对同时包含极亮和极暗区域的表面很有效。

此外，多角度条形光源组合也有帮助——低角度光对凸起、划痕边缘敏感，高角度光易于呈现凹陷，组合使用能凸显特征轮廓。

四、算法和设备层面的配合

成像之外还有两道保障：

算法层面，图像滤波、对比度拉伸、边缘锐化等预处理手段，可以增强暗部细节、提高特征提取的稳定性。

设备层面，光源与相机的匹配很重要——光源波长、尺寸、均匀度需要针对相机响应特性做匹配优化。博立在 BL 系列中采用自研光源加海康工业相机的组合，相机按机型提供 130 万到 2000 万像素多档选择，在高反光金属表面和透明工件的拍摄场景中，自研光源的表现优于通用方案，为视觉定位提供稳定的成像基础。

五、总结

黑色产品难拍是因为吸光导致对比度低，反光产品难拍是因为镜面反射导致过曝。反光用低角度打光、漫反射无影光源、同轴光、偏振镜组合四种方法处理，黑色产品用穹顶光源和 HDR 多曝光融合增强成像，配合算法预处理和光源相机匹配，绝大多数黑色和反光产品都能实现稳定定位。
